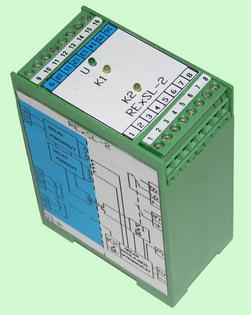

Przekaźnik
separujący obwody iskro- i nieiskrobezpieczne do
kontroli ciągłości obwodu ochronnego RExSL-2
Przekaźnik RExSL -2 jest nowszą
wersją wcześniejszych przekaźników typu RExSL i RExSL-1 posiadającą
certyfikat badania typu WE na zgodność z wymaganiami Dyrektywy 94/9/WE
(ATEX).
Jest przeznaczony do
zabezpieczenia odbiornika (np. silnika) przed wzrostem rezystancji jego
uziemienia w stosunku do systemu uziemiających przewodów ochronnych
ponad określoną wartość wynoszącą 80 (+20,-20)S. Może także służyć do
zdalnego sterowania elektrycznych urządzeń górniczych w układzie
2-żyłowym, 3-żyłowym.
Posiada dwa niezależnie działające
człony. Pierwszy sterowany z obwodu iskrobezpiecznego (styk z szeregowo
połączoną diodą) posiada styki wykonawcze do łączenia obwodów
nieiskrobezpiecznych. Drugi natomiast sterowany jest w obwodzie
nieiskrobezpiecznym i posiada przekaźnik wykonawczy , którego styki
przeznaczone są do pracy w obwodach iskrobezpiecznych.
Przekaźnik przewidziany jest do
instalowania w komorach aparatowych urządzeń elektrycznych budowy
normalnej lub przeciwwybuchowej ognioszczelnej (w komorach
aparaturowych lub przyłączowych), eksploatowanych w pomieszczeniach
kopalń metanowych i niemetanowych.
W porównaniu z wcześniejszymi
wersjami przekaźników typu PSSI i PSSI-1 jego zaletą są również o
połowę mniejsze wymiary gabarytowe.
|
